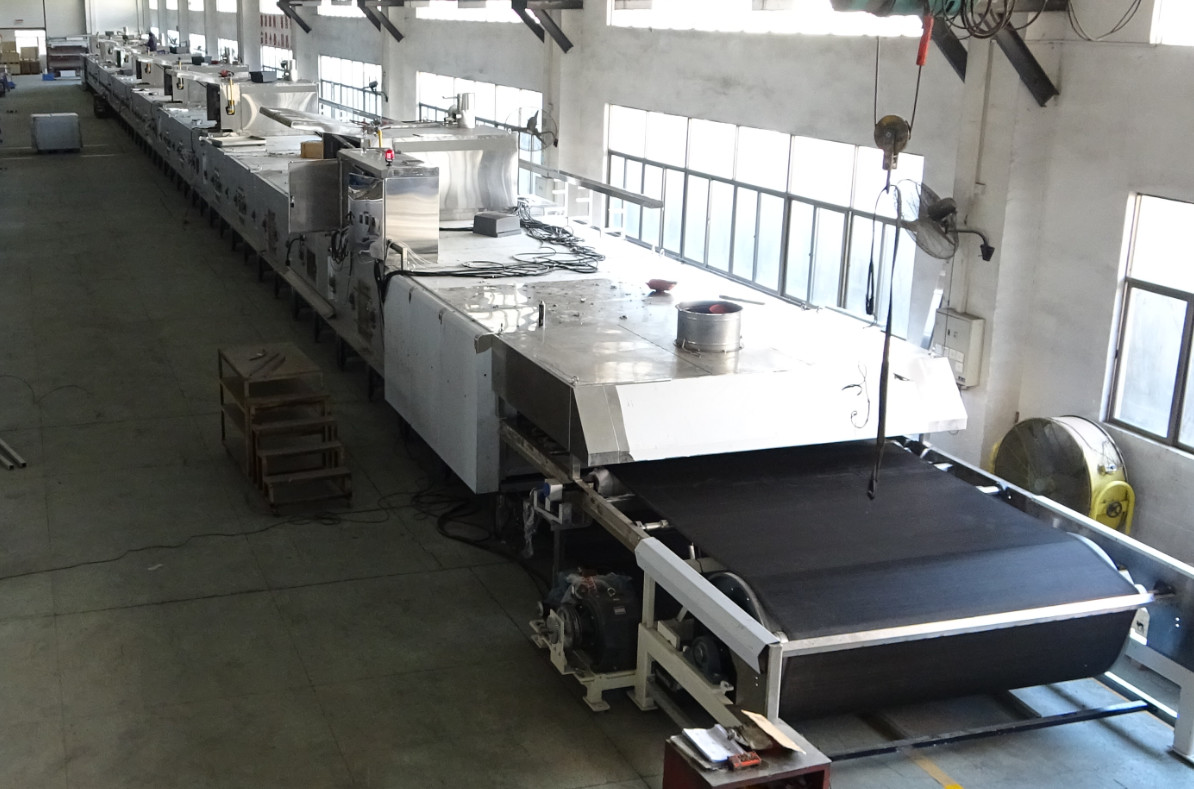

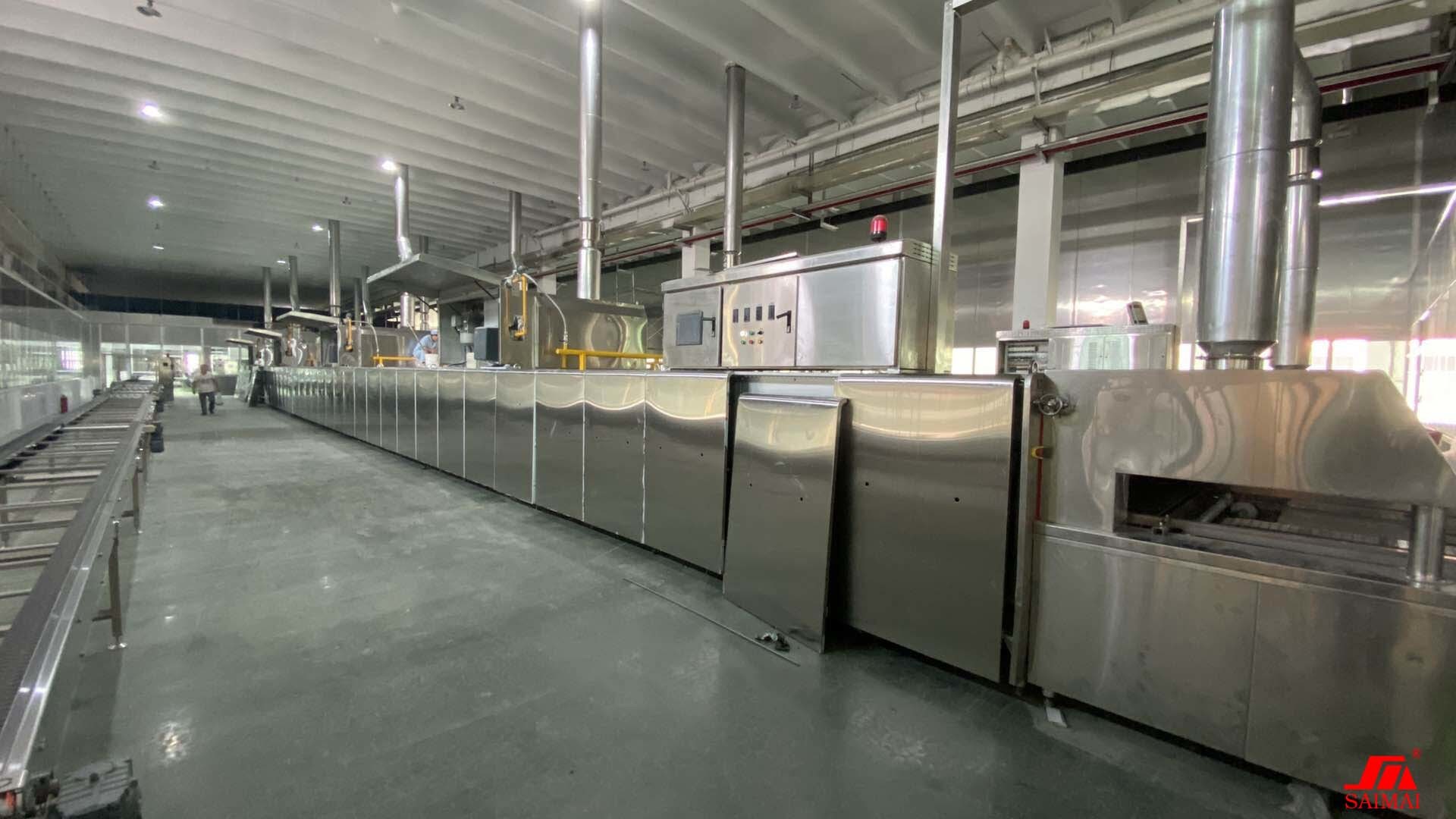

2 م / قسم 20 سم فرن نفق الخبز المعزول بالغاز الحراري

معدات المخابز فرن تحميص عالي السعة لفرن نفق الخبز

اجسم فين

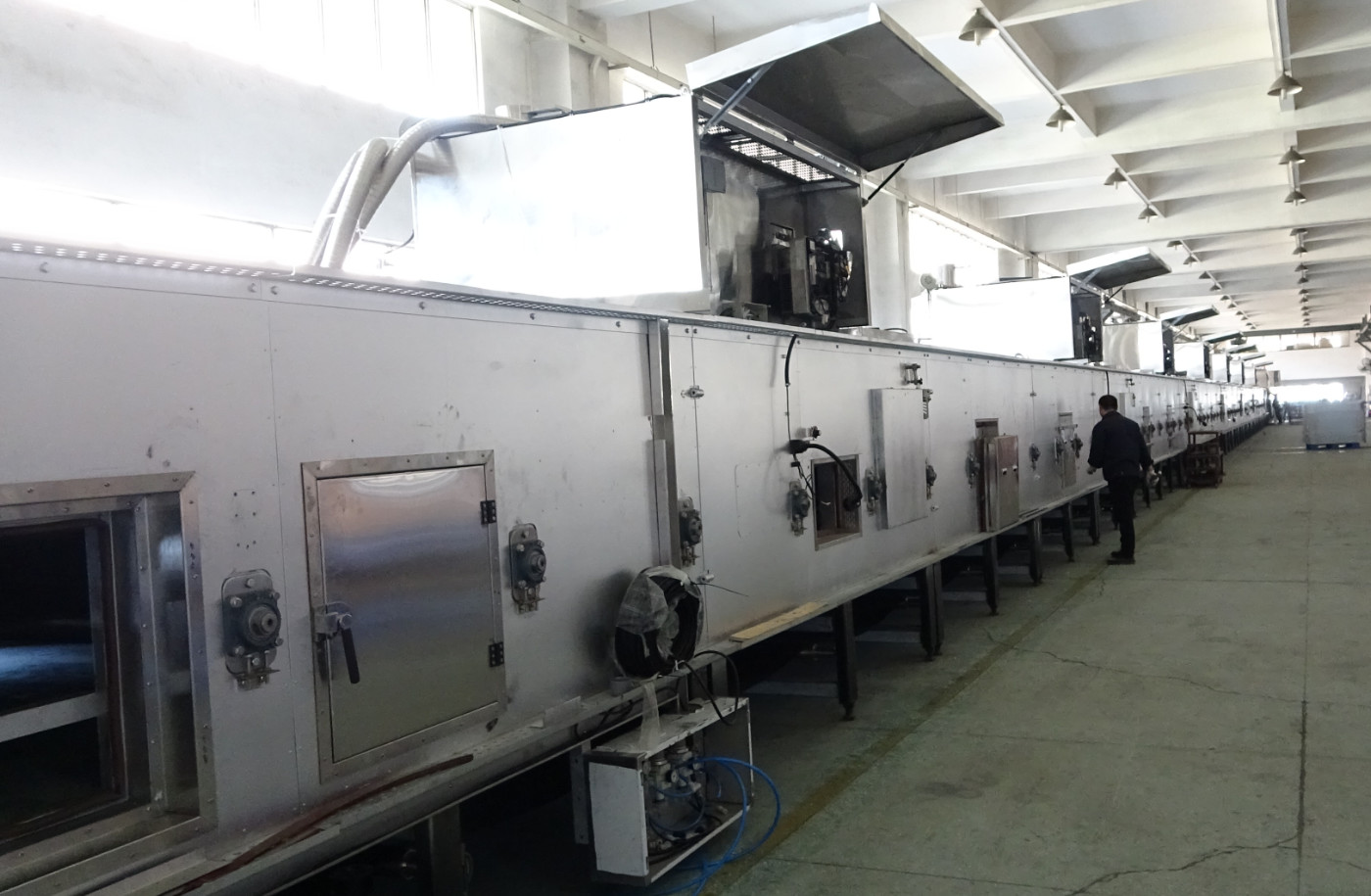

1. الفرن عبارة عن نفق تحميص مقسم إلى 2 م / قسم.كل قسم متصل بإطار ، بوصلة محكمة للغاز بين الأقسام.

2. نفق الخبز معزول بطبقة 20 سم من مادة عازلة عالية الجودة ، من أجل تقليل فقد الحرارة إلى أدنى حد.

3. تم تركيب أبواب الفحص مع الإضاءة في جانب التحكم.

4. تم تركيب لوحة التشغيل بالقرب من نهاية التغذية الخارجية للفرن.

نظام التدفئة

يتم التحكم في نظام التسخين المباشر بواسطة محرك نسبي يتم التحكم فيه ؛يتم إنشاء الحرارة المطلوبة في غرفة الخبز عن طريق المراقبة التناسبية لتدفق الغاز والهواء وفقًا لمعلومات التحكم في درجة الحرارة.

يتم التحكم في نظام التسخين غير المباشر عن طريق نظام تدوير الهواء الساخن ، ويتم نقل الحرارة واستنفادها من المبادل الحراري ، وتمتص مروحة درجة الحرارة المرتفعة الهواء من حجرة الخبز وترسله أولاً عبر المبادل الحراري ثم إلى اللوح الخشبي الموضوع فوق و تحت ناقل الخبز.نسبة الحرارة العلوية / السفلية قابلة للتعديل بشكل لا نهائي عن طريق المثبط.

تيالتحكم بالقدرة 　

يتم التحكم في درجة الحرارة في كل منطقة خبز بشكل مستقل ، لكل من النار العلوية والسفلية ، سيتم قياس كل قراءة لدرجة الحرارة وعرضها على لوحة اللمس ووحدة التحكم في درجة الحرارة

ناقل

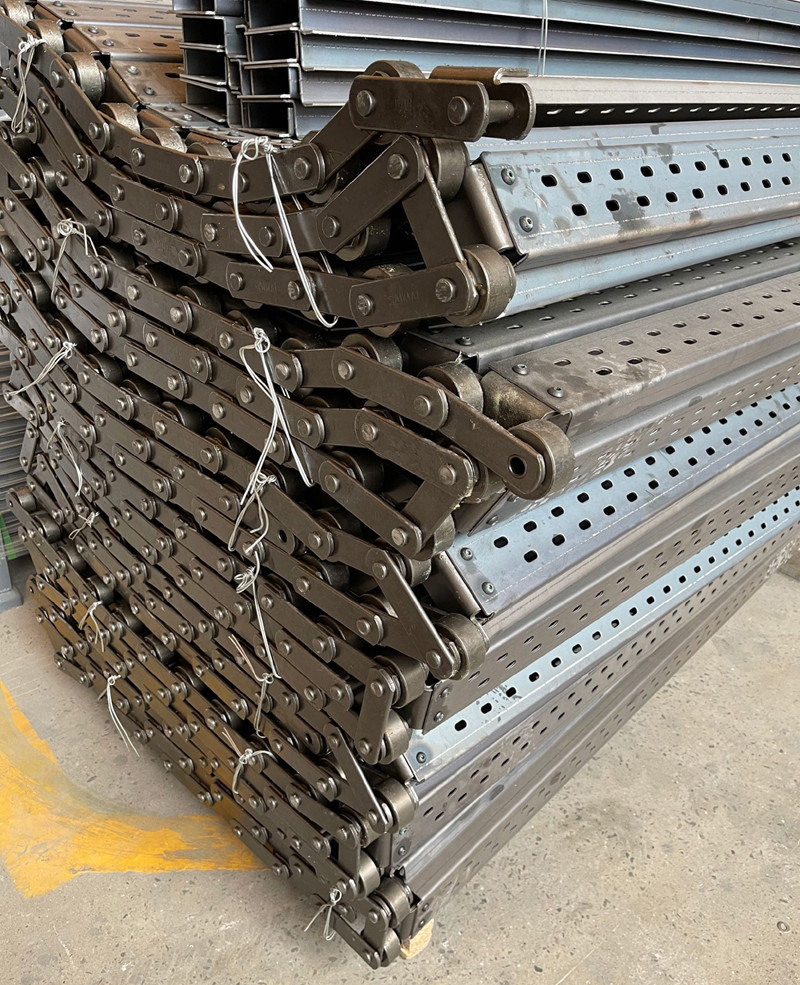

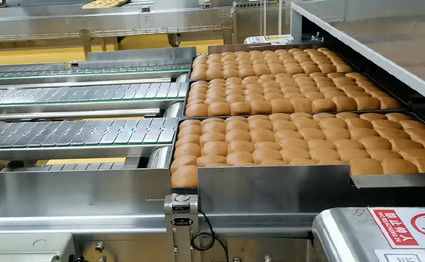

1.الناقل من نوع الشرائح مدعوم بإطار من السكك الحديدية المنزلقة في غرفة الخبز.

2. يتم تشغيل الناقل من نوع الشرائح بواسطة عمود الإدارة ، من خلال محرك متغير السرعة وترس تخفيض في تغذية الفرن للخارج.يمكن ضبط وقت الخبز على لوحة التحكم.

3. في حالة فشل المحرك ، يمكن قيادة الناقل يدويًا لنقل المنتج خارج الفرن.

PLC نظام التحكم

1. يتم استخدام نظام تحكم OMRON PLC للتحكم في إنتاج الفرن.

2 - يتم تثبيت شاشة اللمس المرتبطة بنظام PLC على جانب الفرن لعرض

ظروف التشغيل مع رسائل الإنذار ذات الصلة

3. يمكن وضع شاشة اللمس على وجه الجانب الأيمن لتغذية الفرن.
