فرن غاز نفق 220 فولت 3 متر / قسم فولاذي حزام مخبز

خط الإنتاج التجاري الصناعي لفرن نفق الخبز الصلب

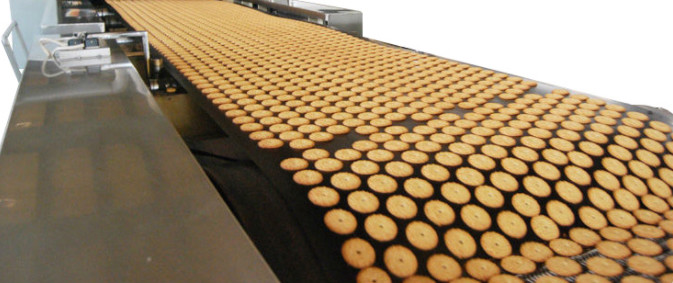

لإنتاج ملفات تعريف الارتباط الصناعية ذات السعة العالية ، يعد فرن النفق ذو الحزام الفولاذي ضروريًا ، ويتم إيداع ملف تعريف الارتباط على الحزام الفولاذي مباشرة ويخبز في الفرن.يتم تسخين نظام تسخين الفرن النفقي بشكل مباشر وتسخين غير مباشر.

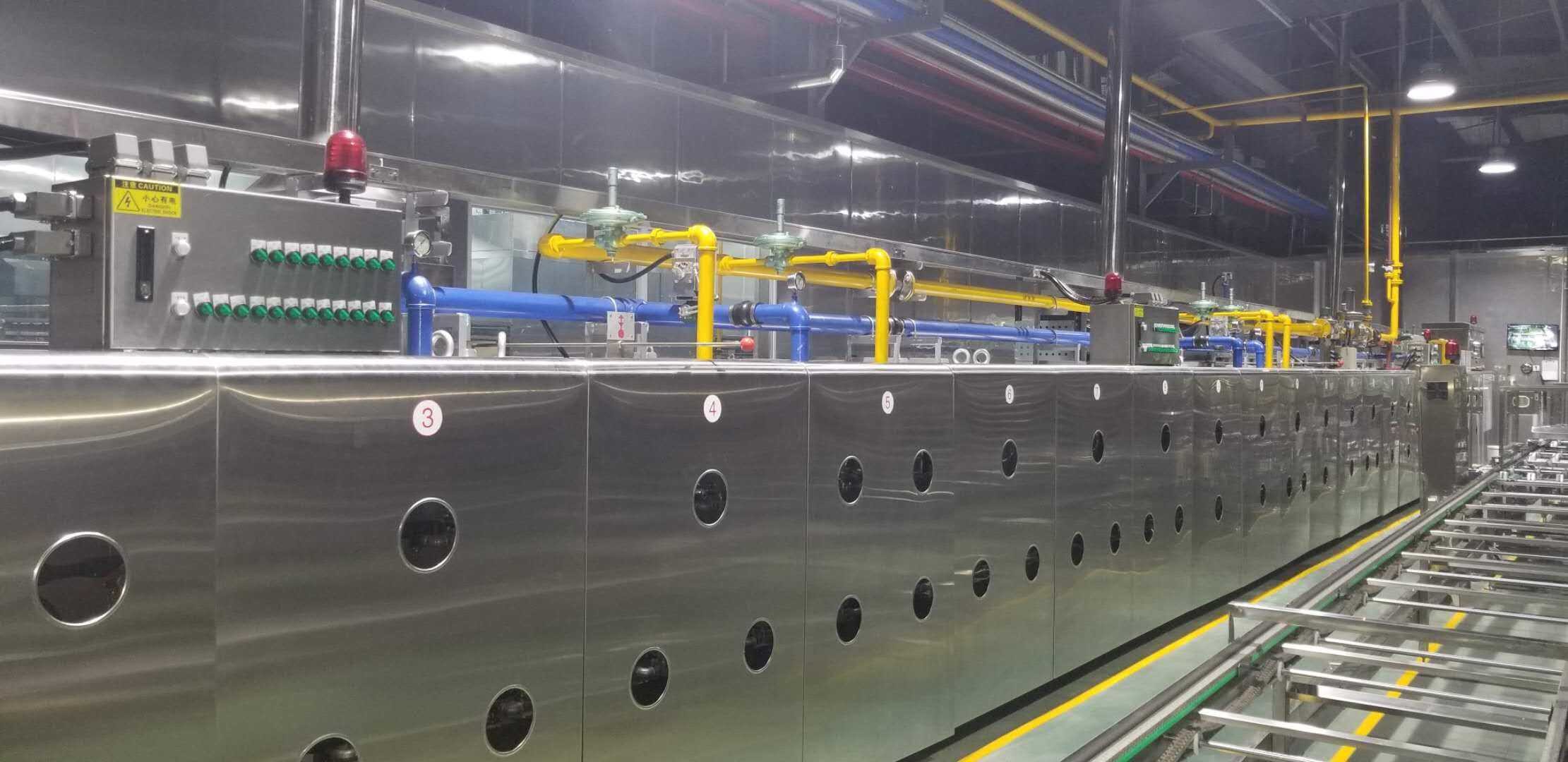

جسم الفرن

1. الفرن مبني على نفق تحميص مانع لتسرب الغاز ، مقسم إلى 3 م / قسم مع منع تسرب الغاز

الاتصال بين الأقسام ، كل قسم متصل بإطار.

2. أنفاق الخبز معزولة بمواد عازلة عالية الجودة ، من أجل تقليل فقد الحرارة إلى الحد الأدنى.

3: يتم تركيب منافذ العرض التي يمكن فتحها على جوانب الفرن لكل منطقة.

4: تم تركيب لوحة التشغيل بالقرب من تغذية الفرن.يمكن أن تكون العملية من الجانب الأيمن أو الأيسر.

التحكم في درجة الحرارة

يتم التحكم في درجة الحرارة في كل منطقة خبز بشكل مستقل ، لكل من الجزء العلوي والسفلي

النيران.يتم قياس كل قراءة لدرجة الحرارة وعرضها على شاشة تعمل باللمس ودرجة الحرارة

مراقب.

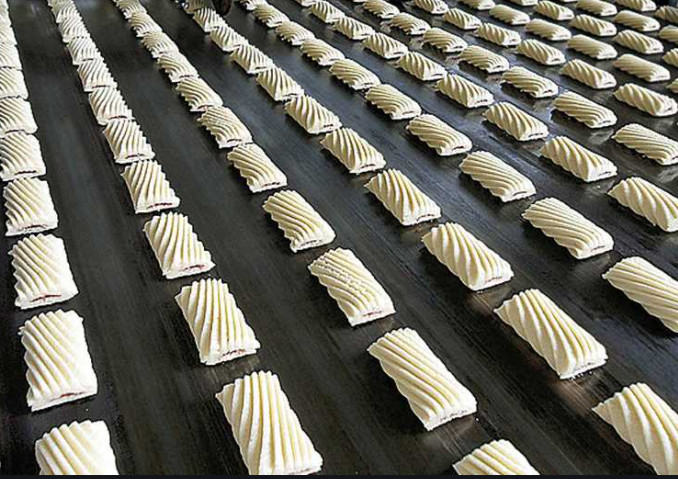

حزام معدني

1: طريقة نقل الإنتاج: بحزام فولاذي

2: دعم حزام فولاذي: داخل الفرن: بواسطة شريحة من الحديد الزهر وشريحة جرافيت تدعم الحزام ،

خارج الفرن ، بواسطة بكرات صغيرة تدعم الحزام الفولاذي.

3: التحكم في تتبع الحزام الفولاذي: نظام التحكم في التعقب التلقائي ، يتم التحكم فيه بشكل أساسي بالهواء المضغوط ، بمساعدة بكرات دليل الحافة.

4: تنظيف الحزام الفولاذي: عدة شفرات دكتور لتنظيف الجانب العلوي من الحزام الفولاذي والتنظيف

فرش لتنظيف جانبي الحزام الفولاذي.

5: حزام التشحيم الفولاذي: يتم وضع وحدة التشحيم عند مدخل الفرن لتشحيم الحزام الفولاذي

تلقائيا.

نظام التحكم PLC PLC

1: يتم استخدام نظام OMRON PLC للتحكم في إنتاج الفرن.

2: يتم تثبيت شاشة اللمس المرتبطة بنظام PLC على جانب الفرن لعرض

ظروف التشغيل مع رسائل الإنذار ذات الصلة إن وجدت.

3: يمكن وضع شاشة اللمس على الجانب الأيمن أو الأيسر من الفرن.
